3º de ESO: Simulación de circuitos 2.

CONDENSADORES

1.- Monta el circuito de la figura:

a) Cierra el interruptor 1, ¿qué sucede?
b) Abre el interruptor 1 y cierra el 2, ¿por qué sigue brillando la bombilla si no le llega corriente de la pila?

DIODOS

1.- Monta el circuito de la figura:

Cambia la posición del diodo, de forma que quede como se muestra a continuación:

¿Qué sucede?, ¿por qué?

LDR

1.- Monta el siguiente circuito:

Desplaza la lámpara para que la LDR reciba luz y observa qué sucede.
Mientras que la luz que cae sobre una LDR disminuye, la resistencia de una LDR...
¿Enciende la bombilla?

TRANSISTOR

1. Con el programa simulador realiza el siguiente circuito:

a) Pulsa el interruptor, ¿que sucede?
b) Añade en la base una resistencia de 2,2 K de la siguiente forma:

Pulsa el interruptor y explica el funcionamiento.
c) ¿Cuál es la misión de la resistencia de 2,2 K?

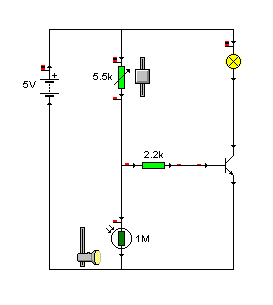

2.- Por último, realiza el siguiente circuito:

Explica en el circuito la función de los siguientes componentes:
-Resistencia variable
- LDR
-Resistencia de 2,2 K
-Transistor.
Compara este circuito con el del ejercicio 1 del apartado LDR e indica cuál es más ventajoso y por qué.
