3º de ESO: Simulación de circuitos 1

Haz en primer lugar los ejercicios en rojo, luego los ejercicios en azul. Tienes que presentarlo todo en Word o Writter. Los circuitos montados en Crocodile los guardas en tu PC y me los tienes que enviar aparte por correo a trabajostpr.carlos@iesmarianojosedelarra.net

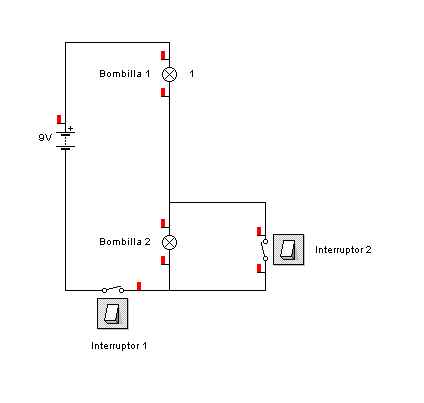

1.- Monta el siguiente circuito con la aplicación Crocodile que te acabas de descargar e instalar en tu PC:

a) Cierra el interruptor 1, ¿qué observas?. ¿Lucen las dos bombillas con el mismo brillo?

b) Cierra, también, el interruptor 2, ¿por qué se apaga la bombilla 2?. ¿Por qué la 1 brilla ahora con más intensidad?

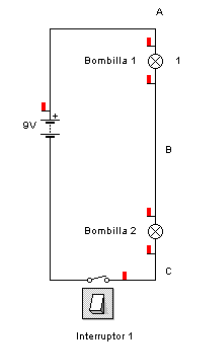

2.- Monta el siguiente circuito, cierra el interruptor y completa la siguiente tabla:

Punto	Tensión (V)	Intensidad (mA)
A
B
C

Nota: Desplaza el puntero sobre el circuito para observar cuáles son los valores de estas magnitudes.

a) Calcula la tensión en los extremos de la bombilla 1 (VAB) y en los extremos de la bombill 2 (VBC).
b) ¿Hay alguna relación entre las dos bombillas?
c) Coloca un amperímetro y un voltímetro en cada una de las bombillas. Recuerda que debes colocar el amperímetro en serie y el voltímetro en paralelo.

3.- Monta el siguiente circuito, con las bombillas en paralelo:

a) Completa la tabla:

Punto	Tensión (V)	Intensidad (A)
A
B
C
D

b) Calcula la tensión entre los extremos de cada bombilla. ¿Qué observas?
c) ¿Qué relación existe entre IA, IB, IC, e ID ?

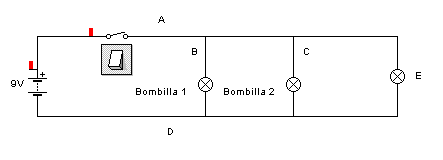

4.- Añade otra bombilla en paralelo con las anteriores, de forma que quede como se indica en el siguiente circuito:



a) Completa la tabla:

Punto	Tensión (V)	Intensidad (A)
A
B
C
D
E

b) Calcula la tensión entre los extremos de cada bombilla. c) Indica la intensidad que circula por cada bombilla
c) ¿Cual será la Intensidad total del circuito?
d) Coloca un voltímetro y un amperímetro que permitan medir la tensión y la intensidad en la bombilla 3 (E).
